Техническое обслуживание и устранение неисправностей лазерного маркиратора
Повторяемая последовательность действий по устранению неисправностей обеспечивает безопасность и доступность лазерного маркиратора, а также упрощает его поддержку. Начните с симптома и состояния станка, проверьте простые причины, а затем соберите сведения, необходимые квалифицированному технику.
Используйте это руководство для: первичные проверки распространённых неисправностей, фокусировки, пути луча, линз, программного обеспечения и охлаждения. Что касается спецификаций, процедур ремонта и требований соответствия для конкретной модели, следуйте документации и правилам безопасности, применимым к настроенному станку и площадке.
- Типичные неисправности и аварийные сигналы
- Фокусировка, путь луча и линзы
- Проверки программного обеспечения и контроллера
- Охлаждение и профилактическое обслуживание
Прямой ответ
Как безопасно устранять неисправности лазерного маркиратора
Самый быстрый способ диагностики обычно тот, который сохраняет состояние машины и устраняет переменные по одной. Остановитесь, если проверка требует вскрытия источника, отключения защитного ограждения, изменения подключения под напряжением или входа в сервисный режим, пользоваться которым вы не имеете квалификации.
- Приведите машину в безопасное состояние: остановите излучение, соблюдайте процедуру блокировки на объекте и дождитесь, пока системы движения, луча и охлаждения перейдут в безопасное состояние.
- Зафиксируйте симптом: запишите точный аварийный сигнал, сообщение программного обеспечения, недавнее изменение, материал, макет, линзу, высоту фокусировки и условия окружающей среды.
- Локализуйте область неисправности: определите, связан ли симптом с деталью, файлом задания, оптикой, контроллером, источником, системой перемещения или контуром охлаждения.
- Изменяйте только одну переменную: используйте заведомо исправный файл, эталонную деталь или утвержденный набор параметров и документируйте каждое изменение.
- Проверьте и запишите: подтвердите маркировку, сброс аварийного сигнала, температуру и повторяемость перед возвращением машины в производство.
Выбор симптома за 30 секунд
Начните с симптома, который вы действительно можете наблюдать
Выберите наиболее подходящий симптом, прежде чем изменять параметры. Цель — перейти в правильную ветвь диагностики, не гадая, какой компонент вышел из строя.
Нет лазерного излучения или источник не готов
Начните с аварийных сигналов, цепи безопасности, разрешения источника, состояния контроллера и состояния установленных систем охлаждения/блокировки.
Задание выполняется, но видимая маркировка не появляется
Используйте заведомо исправное задание и эталонную деталь; проверьте фокусировку, окно линзы, материал/поверхность и требуемую версию параметров.
Слабая, бледная или нестабильная маркировка
Сравнивайте фокусировку, оптику, различия в материале, состояние источника и версию параметров, изменяя по одной переменной за раз.
Смещённая, растянутая или искажённая маркировка
Проверьте базовую точку приспособления, положение поля, выбор линзы и конфигурацию файла коррекции или сканирующей головки.
Программное обеспечение или контроллер не подключается
Перед редактированием задания проверьте выбранное устройство, драйвер, состояние контроллера, разрешения и путь USB/сети.
Аварийный сигнал охлаждения или перегрев
Определите, является ли настроенный станок воздушного или водяного охлаждения, затем выполните соответствующие проверки.
Типичные неисправности и аварийные сигналы
Типичные проблемы лазерного маркиратора и первичные проверки
Это первичные проверки для настроенного станка. Точную последовательность, предельные значения и право на сброс определяют руководство по эксплуатации станка и история его обслуживания.
| Симптом | Первые безопасные проверки | Вероятная граница | Эскалировать с |
|---|---|---|---|
| Нет лазерного излучения или источник не готов | Прочитайте сообщение об аварии; убедитесь, что аварийный останов и цепь безопасности находятся в разрешённом состоянии, контроллер готов, условие разрешения источника выполнено, а установленная система охлаждения/блокировки работает нормально. Никогда не обходите блокировку, чтобы принудительно включить излучение. | Цепь безопасности, разрешение источника, состояние контроллера, состояние готовности источника или условие охлаждения/блокировки. | Снимок экрана с аварийным сообщением, индикация готовности/состояния источника, состояние контроллера, модель/конфигурация станка и недавние изменения. |
| Задание выполняется, но видимая маркировка не появляется | Не пытайтесь визуально обнаружить невидимый лазерный луч. Используйте утверждённый эталонный файл и деталь; убедитесь, что нужный слой/задание включён, затем проверьте высоту фокуса, состояние окна линзы, материал/поверхность и версию параметров. | Настройка задания/слоя, фокус/оптика, отклик материала, несоответствие параметров или проблема с выходом источника. | Результат эталонного задания, фото маркировки, материал/поверхность, линза и поле, эталон фокусировки и ревизия набора параметров. |
| Слабая, бледная или нестабильная маркировка | Используйте эталонный файл и деталь; проверьте высоту фокуса, окно линзы, загрязнение, поверхность материала и ревизию параметров. | Фокус/оптика, вариация материала, выход источника или несоответствие параметров. | Фотографии маркировки, линза и поле, партия материала, набор параметров и повторный тест. |
| Маркировка смещена, растянута или искажена | Проверьте базовую точку приспособления, положение поля, выбор линзы, файл коррекции гальвосканера и то, связана ли ошибка с файлом или рабочей областью. | Позиционирование детали, калибровка поля, конфигурация линзы или сканирующей головки. | Заведомо исправная геометрия, положение поля, версия файла коррекции и измерения. |
| Гальвосканер или ось не перемещается | Остановите задание; проверьте состояние аварийного сигнала, допустимую посадку кабелей, подключение контроллера и выполнено ли базирование оси. | Контроллер движения, кабель, датчик исходного положения или программная команда. | Аварийный сигнал по оси, светодиодные индикаторы контроллера, результат возврата в исходное положение и история обслуживания. |
| Программное обеспечение не может подключиться | Проверьте питание контроллера, выбранное устройство, состояние драйвера/службы, сетевой или USB-путь и совместимость проекта. | ПК, драйвер, контроллер, разрешения или путь связи. | Версия программного обеспечения, имя устройства, журнал подключений и резервная копия проекта. |
| Аварийный сигнал охлаждения или повышение температуры | Остановите излучение; проверьте дисплей чиллера, поток, уровень, температуру окружающей среды, воздушный тракт и состояние фильтра согласно руководству. | Чиллер, контур потока, теплообменник, параметры окружающей среды или блокировка. | Код аварии, температура на входе/выходе, значение расхода, время работы и фотографии. |
| Дым, запах или неожиданный налет | Остановите процесс и проветрите через утвержденный путь вытяжки; определите точный материал, покрытие и любые изменения в партии. | Химический состав материала, вытяжка, фокусировка или чрезмерный подвод тепла. | SDS, стек материалов, состояние вытяжки, фото образца и разрешение на возобновление работы. |
Фокусировка, путь луча и линзы
Слабые или искажённые лазерные метки: проверка фокусировки, линзы и поля сканирования.
Изменение параметров может изменить внешний вид метки, но не устранит первопричину: загрязнение линзы, неверную фокусную высоту или неисправность тракта луча. Начните с неинвазивных проверок и остановитесь перед юстировкой, требующей квалифицированного обслуживания.
Фокусная высота и поверхность
Подтвердите утверждённое фокусное расстояние, привязку по оси Z, посадку детали и плоскостность поверхности. Наклонённая, ступенчатая или изогнутая деталь может создать впечатление проблемы с мощностью в одной области.
Путь луча и поле сканирования
Проверяйте только видимый разрешённый путь и состояние корпуса. Не снимайте крышки и не регулируйте зеркала. Эскалируйте, если симптом меняется в зависимости от положения поля или после транспортировки.
Окно F-theta-линзы
Осмотрите с помощью утверждённого способа визуального контроля на наличие пыли, плёнки, следов прожига или удара. Используйте только указанный чистящий материал и процедуру; повреждённую оптику заменяйте через сервисную службу.
Выбор линзы и поля
Убедитесь, что установленная линза, рабочее поле и калибровка задания соответствуют проекту. Файл, созданный для другого поля, может выглядеть смещённым, масштабированным или недостаточно сфокусированным.

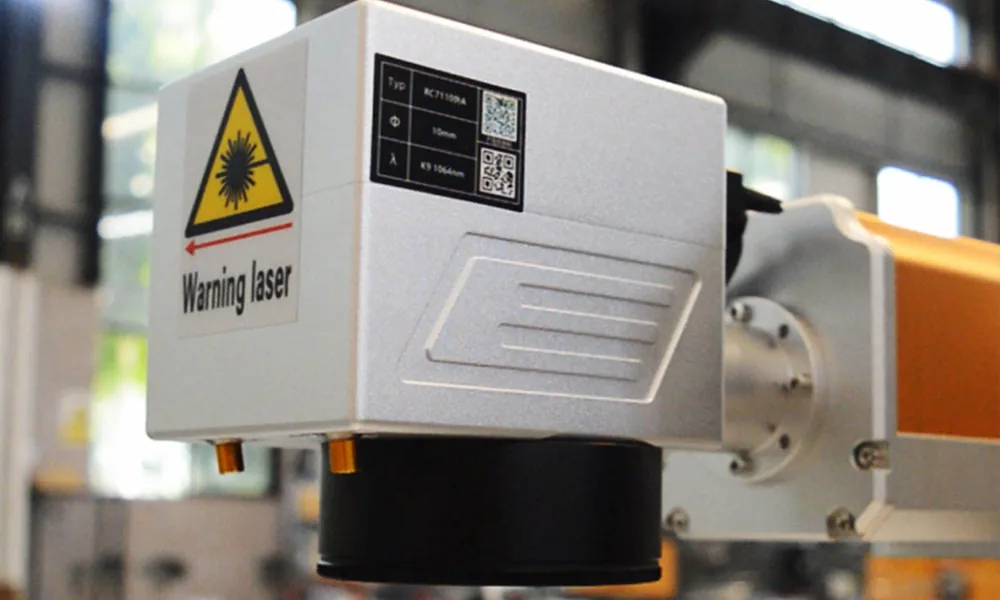

Поведение сканирующей головки
Сравните небольшую эталонную геометрию в центре и по краю разрешённого поля. Если искажение меняется в зависимости от положения в поле, зафиксируйте картину искажений и рассматривайте коррекцию гальво, выбор линзы или конфигурацию сканирующей головки как возможные причины.
Юстировка и работы с источником
Юстировка луча, замена источника и работы с оптикой под напряжением требуют квалифицированного обслуживания. Зафиксируйте симптом и сохраните предыдущую конфигурацию перед передачей.
Программное обеспечение и контроллер
Проблемы подключения программного обеспечения для лазерной маркировки и контроллера
Неисправности программного обеспечения часто выглядят как неисправности оборудования. Сначала проверьте состояние устройства, драйвера и контроллера, затем проверьте файл проекта и разрешения. Перед изменением рабочего задания сохраните резервную копию.
- Идентификация устройства: выбранный контроллер, профиль станка, путь IP/USB и ожидаемая конфигурация источника или гальвосканера.
- Соответствие версий: убедитесь, что приложение, драйвер, прошивка контроллера и все необходимые плагины или постпроцессор соответствуют утверждённой конфигурации для этого станка.
- Целостность задания: файл открывается без ошибок, масштаб и начало координат макета корректны, шрифты доступны, а набор параметров соответствует нужной ревизии.
- Разрешения и данные: роль пользователя, расположение файла, политика антивируса или сети и права на запись не блокируют задание.
- Восстановление: восстановите проверенный рабочий проект только после сохранения текущего файла и фиксации состояния программного обеспечения и контроллера.
Охлаждение и тепловая стабильность
Аварийные сигналы системы охлаждения и перегрев лазерного маркиратора
Архитектура охлаждения зависит от машины. Многие конфигурации на волоконных лазерах и MOPA имеют воздушное охлаждение, тогда как в УФ- и других системах соответствующей конфигурации может использоваться водяной чиллер. Диагностируйте именно установленную систему охлаждения; не применяйте проверки чиллера к машине с воздушным охлаждением и не предполагайте, что работающий вентилятор доказывает тепловую стабильность.
| Пункт проверки | На что обращать внимание | Безопасное первоочередное действие | Данные для сервисного обслуживания |
|---|---|---|---|
| Определите тип охлаждения | Проверьте по документации, поставленной с машиной, используется ли в настроенном источнике/системе воздушное или водяное охлаждение либо отдельное охлаждающее устройство. | Выполняйте только проверки, применимые к установленной конфигурации. | Модель машины, источник/конфигурация, модель охлаждающего устройства и любой отображаемый аварийный сигнал. |
| Система воздушного охлаждения | Работа вентилятора, забитые вентиляционные отверстия, фильтры, забитые пылью, зазоры вокруг корпуса, температура в помещении и расположенные рядом источники тепла. | Прекратите маркировку, если температура или поток воздуха не соответствуют норме; восстановите предусмотренную вентиляцию и отключите питание перед любым разрешённым обслуживанием фильтра или зоны вентилятора. | Температура окружающей среды, состояние вентиляционных отверстий/фильтра, поведение вентилятора, время работы до возникновения неисправности и фотографии. |
| Система водяного охлаждения | Код аварии чиллера, уставка, температура на входе/выходе, индикация расхода, уровень в резервуаре, видимые утечки и необычный шум насоса. | Прекратите излучение и выполните процедуру перезапуска чиллера/ручного перезапуска. Не открывайте горячий или находящийся под давлением контур и не заменяйте охлаждающую жидкость на недопущенную. | Код аварии, метки времени, показания температуры, расход/уровень, время наработки, место утечки и фотографии. |
| Тепловой дрейф или повторяющийся аварийный сигнал | Наблюдается ли дрейф качества маркировки по мере прогрева системы, возвращается ли неисправность после производственного прогона или не стабилизируются температура/воздушный поток/поток. | Не допускайте станок к производству до тех пор, пока установленная система охлаждения не станет стабильной и эталонная метка не будет повторяться в пределах заданных критериев приёмки. | Время прогрева, динамика температуры, рабочий цикл, состояние охлаждения и повторяющиеся эталонные метки. |
Профилактическое обслуживание
Контрольный список профилактического обслуживания лазерных маркировочных машин
Краткая датированная запись делает дрейф заметным и обеспечивает сервисной службе надёжную отправную точку. Устанавливайте периодичность в соответствии с руководством по машине, рабочим циклом, условиями эксплуатации и загрузкой материала.
Обслуживайте именно ту систему охлаждения, которая фактически установлена. Машинам с воздушным охлаждением требуются чистые вентиляционные отверстия, фильтры, вентиляторы и свободное пространство; машинам с водяным охлаждением требуются чиллер, контур охлаждающей жидкости, поток и элементы обслуживания, предусмотренные для данной конфигурации.
Проверка перед возвратом в производство
Проверьте устранение неисправности перед возвратом лазерного маркера в производство
Неисправность не считается закрытой только потому, что одна тестовая метка выглядит приемлемо. Допускайте машину к работе только после того, как исходный симптом исчезнет, результат будет воспроизводиться, а рабочее состояние останется стабильным при утверждённых условиях.
Запустите проверенное задание и деталь
Используйте утвержденный эталонный файл, эталонный материал или сохраненный приемочный образец с предусмотренными линзой, фокусировкой и состоянием оснастки.
Проверьте установленные критерии приемки
Сверьте результат с фактическим требованием: положение, разборчивость, контраст, геометрия, внешний вид или другой документированный критерий. Не принимайте решение о выпуске только на основании визуального впечатления, если существует установленный тест.
Повторите несколько последовательных маркировок
Убедитесь, что результат остаётся стабильным, а не принимайте одну успешную отметку после сброса, очистки или восстановления параметров как достаточное подтверждение.
Следите за аварийными сигналами и тепловым режимом
Убедитесь, что аварийные сигналы не повторяются и что установленная система воздушного или водяного охлаждения остаётся стабильной во время требуемого прогрева или производственной проверки.
Зафиксируйте выпущенную конфигурацию
Зафиксируйте, что изменилось, восстановленную версию ПО/параметров, заменённые или очищенные компоненты, результат теста, оставшиеся ограничения и того, кто утвердил возврат к производству.
Не допускайте станок к работе, если симптом повторяется
Если неисправность носит перемежающийся характер, результат приёмки не воспроизводится, было изменено средство обеспечения безопасности или состояние охлаждения/тепловой режим остаётся нестабильным, не допускайте станок к производству и передайте вопрос на вышестоящий уровень с зафиксированными доказательствами.
Сервис на основе фактических данных
Что включить в заявку на обслуживание лазерного маркиратора
Изображения и журналы дают контекст; полезная передача информации связывает симптом с конфигурацией, условиями тестирования и недавним изменением.
Чёткие границы ответственности
Когда прекратить поиск неисправностей и обратиться в квалифицированную сервисную службу
Эта страница помогает команде определить, что можно проверить на рабочем месте, а что следует передать квалифицированной сервисной службе или на проверку безопасности объекта.
Проверки оператора
Безопасная остановка, фиксация симптомов, разрешённые визуальные проверки, утверждённое эталонное задание и точная передача смены.
Проверки команды технического обслуживания
Регулярные проверки, резервное копирование, разрешённая очистка, записи, контроль запасных частей и выпуск в соответствии с руководством.
Задачи сервисного обслуживания силами поставщика
В зависимости от станка, договора на обслуживание и местных разрешений замена источника, юстировка луча, работы с гальванометром или прошивкой контроллера, работы под напряжением и ремонт на уровне конфигурации должны выполняться в соответствии с применимой сервисной процедурой производителя и только персоналом, обученным и допущенным к выполнению данной задачи.
Обязанности по обеспечению безопасности на объекте
Используйте классификацию машины или системы, предоставленную для сконфигурированной системы, а затем убедитесь, что меры по блокировке, ограждению, вытяжке, обучению, оценке рисков и возврату в эксплуатацию на объекте остаются подходящими для фактической установки и использования. Если модификация изменяет конфигурацию безопасности, классификацию, возможно, потребуется пересмотреть.
Часто задаваемые вопросы по техническому обслуживанию
Часто задаваемые вопросы по устранению неполадок лазерного маркиратора
Эти ответы задают рамки для первичной диагностики. Окончательные действия определяются руководством по эксплуатации поставленного станка, его конфигурацией и правилами площадки.
Что делать в первую очередь, если машина перестала маркировать?
Остановите выполнение задания и излучение, сохраните средства обеспечения безопасности в неизменном состоянии, прочитайте сообщение об аварии или состоянии и зафиксируйте состояние станка. Перед передачей вопроса на следующий уровень проверяйте только разрешённые в руководстве пункты, такие как разрешение на выполнение задания, состояние охлаждения и готовность контроллера.
Можно ли увеличить мощность или замедлить сканирование, чтобы исправить слабую маркировку?
Не меняйте несколько параметров в качестве первой меры. Подтвердите фокусировку, состояние линзы, поверхность материала, состояние источника и версию параметров, используя заведомо исправный эталон. Изменение параметров может скрыть оптическую, тепловую проблему или проблему с материалом.
Как определить, проблема в фокусировке или в линзе?
Используйте утверждённую проверку фокусировки и заведомо исправную эталонную деталь. Если симптом связан с высотой фокуса или геометрией поверхности, проверьте фокусировку. Если он связан с полем, проявляется в виде помутнения или повреждённого пятна либо сохраняется после проверки фокусировки, зафиксируйте состояние и передайте на эскалацию данные о линзе или сканирующей головке.
Может ли оператор чистить линзу F-theta?
Только если руководство по эксплуатации машины явно это разрешает и доступны утверждённая процедура с отключением питания, инструменты и чистящий материал. Никогда не касайтесь оптической поверхности неутверждёнными материалами и не продолжайте при наличии ударного воздействия, ожогового повреждения или неуверенности.
Какие сведения о программном обеспечении следует включать в заявку на обслуживание?
Укажите версии приложения и драйвера, модель контроллера, способ подключения, точный текст ошибки, файл проекта, профиль устройства, недавние изменения и работает ли заведомо исправное задание. Удалите пароли и учётные данные частной сети.
Можно ли сбросить аварийный сигнал чиллера и продолжить производство?
Только если в руководстве определены условия сброса и перезапуска и значения вернулись в утверждённый диапазон. Повторяющийся аварийный сигнал, рост температуры, потеря потока или утечка являются условием остановки, требующим проверки сервисной службой.
Когда следует вызывать квалифицированную сервисную службу?
Эскалируйте при проблемах с источником, юстировкой луча, гальво, электрической частью под напряжением, блокировкой, корпусом, повторяющимся охлаждением или необъяснимыми тепловыми симптомами, а также при любой проверке, требующей обхода органа управления или вскрытия защищённой системы.
Следующий шаг
Отправьте описание симптома и сведения о станке для сервисной поддержки
Для более быстрого рассмотрения укажите модель и серийный номер станка, точный аварийный сигнал, файл задания, материал и поверхность, линзу и поле, высоту фокуса, показания охлаждения, версии ПО/контроллера, недавние изменения, фотографии и приёмочный тест, который вам нужно пройти.
Граница доказательств: Это руководство помогает в диагностике и коммуникации. Оно не гарантирует ремонт, не подтверждает соответствие оборудования требованиям и не заменяет применимое руководство, квалифицированную процедуру обслуживания или разрешение по безопасности на объекте.
