Componentes de la máquina y piezas de repuesto
Componentes de máquina y piezas de repuesto para sistemas de marcado láser
Zhuorui admite el emparejamiento de componentes para fuentes láser, escáneres galvo, lentes F-theta, tarjetas de control, fuentes de alimentación, computadoras industriales y cabezales de enfoque dinámico 3D. Envíe la información de la máquina y de las piezas actuales antes de realizar el pedido para que las interfaces ópticas, eléctricas, mecánicas, de control y de refrigeración se puedan verificar en conjunto.
- Revisión de reemplazo y piezas de repuesto
- Marcas de terceros claramente identificadas
- Actualizaciones funcionales gestionadas por separado
Familias de componentes
¿Qué componentes de máquina y piezas de repuesto puede suministrar Zhuorui?
Use esta página cuando la decisión se refiera a un componente que forme parte de la máquina de marcado láser o que le preste servicio. Los modelos exactos se confirman con la máquina instalada; las fuentes láser, los escáneres, las lentes y los controladores adquiridos a terceros siguen identificados por su marca o fabricante real de terceros.
Fuentes láser
Fuentes láser
La fuente genera la energía láser que utiliza el sistema de marcado y afecta directamente la longitud de onda, el comportamiento de los pulsos y la ventana de proceso utilizable.
Las configuraciones de máquina Zhuorui pueden usar fuentes láser de fibra, UV o CO₂ de marcas de terceros verificadas. El modelo exacto, la potencia y la equivalencia de sustitución siguen siendo específicos de cada máquina.
Revisar comprobaciones de la fuente >
Óptica y escaneo
Escáneres Galvo
El galvo dirige el haz enfocado a través del campo de marcado y funciona como un conjunto emparejado con el controlador, la óptica y los datos de corrección.
Revisar comprobaciones del escáner >
Óptica y escaneo
Lentes F-Theta
La lente F-theta define la relación de enfoque a través del campo de marcado y afecta la distancia de trabajo, el tamaño de campo y el comportamiento del punto.
Revisar comprobaciones de la lente >
Control y potencia
Tarjetas de control
El controlador de marcado coordina el disparo del láser, los comandos del escáner, E/S y la comunicación de software.
Revisar comprobaciones de control >
Control y potencia
Fuentes de alimentación
Las fuentes de alimentación alimentan los subsistemas de la máquina y deben coincidir eléctrica y mecánicamente con la arquitectura instalada.
Revisar comprobaciones de alimentación >
Control y potencia
Computadoras industriales y pantallas
Las PC industriales y pantallas de reemplazo se emparejan con el sistema de marcado láser existente para que su software de marcado, controladores, archivos e interfaz del operador puedan seguir funcionando correctamente.
Revisar comprobaciones de la computadora >
Escaneo y enfoque 3D
Cabezales 3D de enfoque dinámico
Los cabezales de enfoque dinámico varían el enfoque a través de la altura y el campo, y dependen de ópticas emparejadas, datos de movimiento/calibración y software.
Agregar capacidad 3D suele ser una actualización del sistema, no una simple sustitución directa.
Comprobar reemplazo vs actualización >Opciones de fuente láser
Marcas de fuentes láser disponibles para configuraciones de máquina Zhuorui
La selección de la fuente láser comienza con la ruta láser requerida por el material y la tarea de marcado. Las configuraciones de máquina Zhuorui pueden usar fuentes de fibra, UV y CO₂ de terceros verificadas; la marca, el modelo, la potencia, la interfaz y la disposición de refrigeración exactos se confirman para cada máquina.
Fuentes láser de fibra
Las marcas de fuentes que Zhuorui puede configurar y suministrar para configuraciones de máquina incluyen Raycus (锐科), JPT (杰普特) y MAX (创鑫).

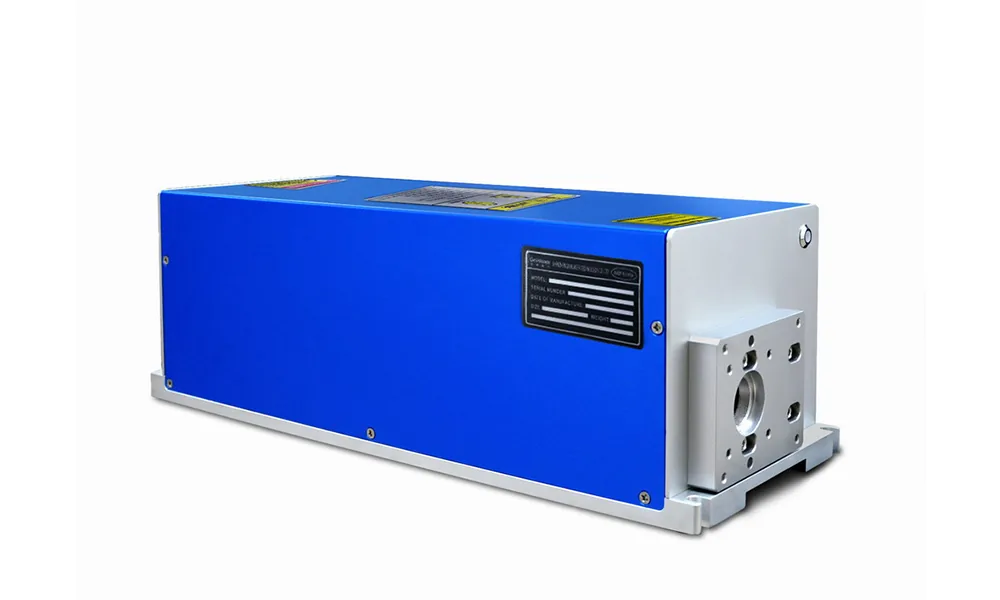

Fuentes láser UV
Las marcas de fuentes que Zhuorui puede configurar y suministrar para configuraciones de máquina incluyen CRS (科瑞斯), GainLaser (格镭), RFH (瑞丰恒), HUARAY (华日) y INNO LASER (英诺).
Fuentes de láser CO₂
Las marcas de fuentes que Zhuorui puede configurar y suministrar para configuraciones de máquina incluyen Coherent (美国相干), Synrad (新锐) y DAVI (大威).
Límite entre marca y modelo: Las marcas de fuente láser anteriores son fabricantes o proveedores externos, no fuentes fabricadas por Zhuorui. El papel de Zhuorui es la configuración de la máquina, el emparejamiento de componentes, el ensamblaje, las pruebas y el suministro. Una foto o un nombre de marca no prueba por sí mismo un modelo, potencia, estado de stock o equivalencia de reemplazo universal específicos.
Elija el tipo de solicitud
¿Necesita un reemplazo, una pieza de repuesto o una mejora funcional?
Estas solicitudes pueden usar algunas de las mismas palabras de hardware, pero no son la misma decisión de ingeniería.
Reemplazo
Un componente actual ha fallado o debe cambiarse manteniendo la misma función de la máquina.
Prioridad: equivalencia, conector/asignación de pines, relación óptica, software, montaje, refrigeración y calibración posterior a la instalación.
Pieza de repuesto
La máquina sigue funcionando, pero desea una copia de seguridad compatible para reducir el tiempo de inactividad.
Prioridad: modelo/revisión exactos, cables o accesorios incluidos, condiciones de almacenamiento, copia de seguridad de parámetros y un procedimiento de reemplazo documentado.
Mejora funcional
Usted quiere que la máquina haga algo nuevo en lugar de simplemente reemplazar un componente existente.
El marcado rotativo, el posicionamiento por visión, los dispositivos de fijación, la manipulación en vuelo/en línea y la automatización deben comenzar con Accesorios y aditamentos funcionales o lo relevante Solución. Esos proyectos pueden cambiar los controles, la mecánica, el tiempo de ciclo y los requisitos de seguridad.
Antes de realizar el pedido
La compatibilidad es una verificación técnica, no una coincidencia de palabras clave
Una fuente, un galvo, una lente o un controlador pueden parecer correctos y aun así fallar en el límite óptico, eléctrico, de software, de refrigeración o de montaje. Capture la relación completa de lo instalado antes de realizar el pedido.
- Identidad de la máquina: modelo de máquina, número de serie, fuente instalada, revisión del controlador y etiqueta actual del componente.
- Trayectoria óptica: longitud de onda, comportamiento del pulso, apertura, recubrimiento, campo, distancia de trabajo y referencia de enfoque.
- Eléctrico y controles: entrada/salida, conectores, E/S, protocolo, firmware, versión de software y señales de alarma.
- Mecánico y térmico: patrón de montaje, dimensiones, espacio libre para servicio, flujo de aire o recorrido del agua y carga térmica.
- Información complementaria: fotos de la pieza, fotos de etiquetas, planos, hojas de datos del proveedor, información de cableado, relación con la lista de materiales (BOM) o un historial de reemplazos probados cuando esté disponible.
Matriz de compatibilidad
¿Qué debe coincidir antes de aprobar un reemplazo?
La misma familia de componentes se puede utilizar en arquitecturas de máquinas muy diferentes. La tabla siguiente muestra la relación mínima que se debe confirmar antes de la compra o la instalación.
| Familia | Debe coincidir | Evidencia útil | Falla común si se omite |
|---|---|---|---|
| Fuente láser | Longitud de onda, modo de pulso, ruta de potencia, refrigeración e interfaz del controlador | Etiqueta de origen, hoja de datos del proveedor, información de cableado/interfaz, BOM o registro de prueba | Comportamiento incorrecto del proceso, estado de alarma, falla de control o carga térmica |
| Escáner galvo | Apertura, longitud de onda/recubrimiento, protocolo, montaje, relación con la lente y datos de corrección | Modelo de escáner, compatibilidad del controlador, plano y prueba óptica/de campo | Distorsión, bordes suaves, campo inutilizable o ausencia de comunicación |
| Lente F-theta | Longitud de onda/recubrimiento, distancia focal, apertura, rosca o montura, distancia de trabajo y relación con el escáner | Verificación de marcado de lente, dibujo, rango de recubrimiento y trayectoria instalada | Error de enfoque, distorsión de campo, retrorreflexión o daño óptico |
| Tarjeta de control / computadora | Imagen de software, firmware, puertos, E/S, relación escáner/fuente y estado de licencia | Imagen de respaldo, lista de interfaces, revisión de placa y registro de software | Software incompatible, controladores faltantes, sin control de escaneo o configuración perdida |
| Fuente de alimentación | Voltaje de entrada/salida, capacidad de corriente, conector/asignación de pines, conexión a tierra, protección, flujo de aire y ajuste al gabinete | Etiqueta de la fuente de alimentación, diagrama eléctrico, información de conector/asignación de pines y condición medida | Funcionamiento inestable, falla eléctrica, sobrecalentamiento o cableado inseguro |
| Enfoque dinámico 3D | Longitud de onda, rango de altura, campo, calibración, software y dato geométrico | Hoja de datos del cabezal, archivo de calibración, información de montaje y plan de prueba de geometría | Deriva del enfoque, distorsión de bordes o geometría 3D incorrecta |
Después de la instalación
¿Qué puede ser necesario volver a verificar después del reemplazo de un componente?
El reemplazo no siempre significa “atornillarlo y reanudar la producción”. La calibración, el software, la condición térmica y el resultado de marcado afectados deben volver a verificarse antes de reanudar la producción normal.
Fuente láser
Confirme el comportamiento de disparo/control, la refrigeración, las alarmas de la fuente, la ventana de parámetros utilizable y el resultado de marcado en el material real.
Escáner Galvo
Vuelva a verificar la geometría del campo, la calibración del escáner, los datos de corrección, la calidad de los bordes y la comunicación con el controlador.
Lente F-Theta
Restablezca la distancia de trabajo y el enfoque, confirme el tamaño de campo utilizable y verifique la distorsión/corrección en todo el campo.
Tarjeta de control o PC
Restaure o verifique los controladores, la versión del software, las E/S, la configuración de la fuente/escáner, las copias de seguridad de parámetros y el acceso a archivos.
Fuente de alimentación
Verifique la tensión de entrada/salida, la capacidad de corriente, el conector/asignación de pines, la puesta a tierra, el comportamiento de protección, el flujo de aire y el funcionamiento estable en condiciones reales de trabajo.
Cabezal de Enfoque Dinámico 3D
Vuelva a confirmar la referencia de altura, la calibración de campo/altura, la corrección geométrica y la aceptación en piezas 3D representativas.
Flujo de trabajo de reemplazo
Identificar, Emparejar, Probar y Documentar el Reemplazo
El objetivo es aprobar la relación completa del componente, no solo una pieza de aspecto similar.
Identificar
Registre el modelo de la máquina, el número de serie, la etiqueta del componente actual, la revisión, el síntoma de falla y el trabajo al que da soporte el componente.
Emparejar
Compare los rangos ópticos/eléctricos, el plano, el montaje, la refrigeración, el software, las interfaces y la relación con la máquina instalada.
Probar
Ejecute la verificación correspondiente de marcado, enfoque, geometría, comunicación, térmica o eléctrica en la condición real de instalación.
Documentar
Registre el modelo/revisión aprobado, los elementos incluidos, los archivos de configuración o calibración, la base de reemplazo y los límites de operación.
Una foto puede identificar la familia o la marca del componente, pero por sí sola no puede demostrar la equivalencia del reemplazo. Utilice en conjunto los datos de la etiqueta, las interfaces, los planos, la información de software/control y el resultado de la prueba instalada.
Límite de seguridad
El reemplazo de componentes no elimina la revisión de seguridad láser
Muchos sistemas de marcado utilizan radiación láser invisible, incluidos los comunes sistemas de fibra de 1064 nm. Antes de energizar una fuente, un escáner o una trayectoria óptica de reemplazo, evalúe la trayectoria óptica real, las piezas de trabajo/herramental reflectantes, los resguardos y las condiciones de servicio. Un cambio en la fuente, el escáner, la lente o la disposición del recinto puede modificar la evaluación de riesgos.
También revise la extracción y la filtración para el material real, el recubrimiento, el aceite, la tinta, el adhesivo u otra contaminación del proceso. Para accesorios motorizados o equipos automáticos, defina el comportamiento de parada segura, acceso y reinicio. El cumplimiento final de seguridad y medioambiental sigue siendo específico de cada instalación.
Si el reemplazo cambia la longitud de onda, la trayectoria del haz, el recinto, los enclavamientos, la lógica de control o el acceso al peligro láser, trátelo como un cambio a nivel de sistema que requiere una revisión de seguridad y puesta en servicio más amplia.
Preguntas frecuentes
Preguntas comunes sobre componentes y reemplazos
¿Cómo sé si un componente es compatible con mi máquina?
Envíe el modelo completo de la máquina, la etiqueta/foto del componente actual, la fuente instalada y la longitud de onda cuando corresponda, el controlador, los detalles del conector y del montaje, y la tarea prevista. La compatibilidad debe confirmarse en las interfaces ópticas, eléctricas, mecánicas, de software/control y de refrigeración.
¿Puedo reemplazar una pieza por otra que tenga la misma especificación principal?
No de forma segura basándose solo en la especificación principal. El hecho de compartir longitud de onda, potencia, tamaño de campo o apariencia del conector no demuestra equivalencia. La interfaz instalada, la calibración, el montaje, el software y la relación térmica aún deben coincidir.
¿Qué pasa si el componente original está descontinuado?
Comience por identificar las funciones y las interfaces que deben permanecer equivalentes. Una pieza alternativa puede requerir cambios de cableado, adaptación de montaje, nuevos datos de corrección/calibración, cambios de software o una revalidación más amplia de la máquina, en lugar de un simple intercambio.
¿Debo comprar un repuesto exacto o actualizar el componente?
Para proteger contra tiempos de inactividad, un repuesto exacto o previamente validado suele ser la ruta de menor riesgo. Si el objetivo es un campo más amplio, un comportamiento diferente de la fuente, capacidad 3D, visión, manejo rotativo o marcado en línea, trate la solicitud como una actualización y revise el impacto completo en el sistema.
¿Qué marcas de fuentes láser puede suministrar Zhuorui?
Según la configuración de la máquina, Zhuorui puede suministrar fuentes de fibra de terceros como Raycus, JPT y MAX; fuentes UV como CRS, GainLaser, RFH, HUARAY e INNO LASER; y fuentes de CO₂ como Coherent, Synrad y DAVI. La marca, el modelo, la potencia, la interfaz y la disposición de refrigeración exactos se confirman para la máquina real y el requisito de marcado.
¿Qué debo enviar para una revisión de reemplazo o de pieza de repuesto?
Envíe el modelo de la máquina, el número de serie si está disponible, la etiqueta/foto del componente, la revisión, fotos del conector y del montaje, el síntoma de falla o el objetivo del repuesto, el impacto en la producción y cualquier plano original, información de cableado o referencia del proveedor.
Revisión de compatibilidad / Solicitud de cotización
Envíe los datos del componente actual y de la máquina antes de realizar el pedido
Para obtener la revisión más rápida, incluya el modelo de la máquina, la etiqueta y las fotos del componente actual, la fuente/longitud de onda cuando sea relevante, la información del controlador/software, los detalles del conector y del montaje, el síntoma de falla o el objetivo del repuesto, y cualquier plano o referencia del proveedor. Zhuorui podrá entonces confirmar la ruta de reemplazo correcta, identificar brechas de compatibilidad e indicarle qué debe probarse o recalibrarse antes de su liberación.
