Elegir una máquina de marcado láser se vuelve mucho más fácil cuando dejas de tratar el modelo de la máquina como punto de partida. La pregunta útil es: ¿qué cambio físico debe crear el láser en la superficie real, y qué ventana de proceso mantendrá ese resultado repetible en el ciclo de producción requerido? Esa pregunta conecta la respuesta del material, el comportamiento del pulso, la óptica, la geometría de la pieza, la manipulación, la verificación y la estructura final de la máquina.
Respuesta directa: comienza con la marca requerida y el material/superficie reales. Usa esas condiciones para preseleccionar la ruta de longitud de onda y de pulso; dimensiona la lente a partir de la marca real y del requisito de la característica; elige dispositivos de fijación, rotativo, visión, enfoque dinámico o marcado en movimiento solo cuando resuelvan un problema definido de geometría o movimiento; luego valida la configuración completa en la pieza real antes de aprobar la máquina para producción.
Empieza aquí: una matriz de selección de marcado láser en 30 segundos
Esta tabla es una herramienta de preselección, no una receta final. Te indica qué ruta normalmente vale la pena probar primero y qué aún debe verificarse en la pieza real.
| Situación de partida | Primera ruta a evaluar | Qué sigue determinando el resultado |
|---|---|---|
| La mayoría de los metales sin recubrimiento y la identificación industrial general | Fibra | Aleación, acabado superficial, mecanismo de marcado, condición de campo/punto y ciclo requerido. |
| Plásticos sensibles al calor, características finas o marcado de bajo impacto térmico | UV | Formulación del polímero, paquete de pigmentos/aditivos, color, límite de daño superficial y tamaño de la característica. |
| Madera, papel, cuero y muchos materiales orgánicos/no metálicos | CO2 | Absorción, límite de carbonización/fusión, variante de longitud de onda, extracción y efecto superficial deseado. |
| Cobre, oro, plata u otro trabajo de precisión altamente reflectante | Fibra o verde de 532 nm, según la tarea | Absorción de longitud de onda, estado de la superficie, integridad requerida del material y respuesta real de la muestra. |
| Marca cilíndrica o envolvente | Ruta de láser adecuada + rotativo | Diámetro, excentricidad, arco de marcado, tolerancia de enfoque y posicionamiento rotacional. |
| Altura significativa o variación de superficie curva | Ruta de láser adecuada + compensación Z / enfoque dinámico | Rango Z real, geometría de la superficie, acceso óptico y cambio de punto aceptable. |
| La pieza se mueve durante el marcado | Ruta láser adecuada + integración en vuelo | Velocidad de línea, temporización del disparo, sincronización del encoder, temporización de datos y lógica de rechazo/verificación. |
La máquina se selecciona correctamente solo cuando el proceso probado, la óptica, el movimiento y el flujo de trabajo de producción se consideran en conjunto.
Por qué las máquinas de marcado láser son fáciles de elegir mal
Una máquina de marcado láser es un sistema, no una etiqueta de potencia. La máquina visible contiene varios subsistemas que interactúan: fuente láser, entrega del haz, escáner de galvanómetro, óptica F-Theta o de enfoque dinámico, controlador, posicionamiento en Z, utillaje o hardware de movimiento, extracción y estructura de seguridad. Un cambio en uno de estos puede alterar el resultado incluso cuando la potencia nominal del láser permanece igual.
Por eso, dos cotizaciones que ambas digan “Fibra de 30 W” pueden representar capacidades de proceso muy diferentes. La fuente puede tener un comportamiento de pulso distinto; la lente puede crear un campo y un tamaño de punto diferentes; el galvo y el controlador pueden tener un comportamiento dinámico distinto; el sistema de sujeción puede cambiar la repetibilidad del enfoque; y el ciclo cotizado puede incluir o no la carga, la generación de código y la verificación.
Si un proveedor puede recomendar una máquina final basándose solo en “material + potencia”, la definición de requisitos está incompleta. Como mínimo, una selección industrial normalmente necesita el material/superficie, la marca requerida, el tamaño real de la marca, la geometría de la pieza, la variación de posicionamiento, el requisito de ciclo y un método de aceptación.
Por lo tanto, el problema práctico de selección no es “¿Qué modelo es el mejor?”. Es:
¿Qué combinación de longitud de onda, comportamiento de pulso, óptica, movimiento y estructura de la máquina proporciona el resultado requerido con una repetibilidad y un tiempo de ciclo aceptables?
La primera pregunta no es la potencia — es la marca que se necesita
Antes de elegir fibra, UV o CO2, defina qué significa realmente “marcado exitoso”. El mismo material puede necesitar condiciones láser muy diferentes según si el objetivo es el cambio de color superficial, la eliminación de recubrimiento, el recocido, la ablación, el grabado poco profundo, el grabado profundo o un código legible por máquina.
| Requisito | Lo que el ingeniero necesita saber | Por qué cambia la elección de máquina |
|---|---|---|
| Identificación de alto contraste | Color de fondo, acabado superficial, condición de visualización/lectura | El contraste puede provenir de un cambio de color, formación de óxido, ablación o exposición de una capa inferior. |
| Grabado profundo | Profundidad requerida, ciclo permitido, requisito de rebaba/borde | La tasa de eliminación de material, la energía del pulso, el tamaño del punto y la estrategia de pasadas se vuelven más importantes que la apariencia por sí sola. |
| Eliminación de recubrimiento | La química/espesor del recubrimiento y el daño al sustrato limitan | La mejor ventana de proceso puede necesitar una absorción fuerte en el recubrimiento pero un acoplamiento de energía limitado hacia el sustrato. |
| QR / Data Matrix | Tamaño del módulo, grado requerido, lector, reflectividad superficial | Un código que parece legible a simple vista aún puede no superar un método de verificación DPM definido. |
| Marca cosmética | Consistencia del color, calidad del borde, tinte térmico, límite de deformación | Una menor carga térmica y una ventana de proceso más amplia pueden ser más importantes que el rendimiento bruto. |
Para los códigos 2D marcados directamente sobre la pieza, el criterio de aceptación debe definirse antes de seleccionar la máquina. ISO/IEC 29158:2025 ISO/IEC 29158:2025 proporciona una metodología estandarizada de ensayo de calidad DPM con consideraciones específicas de imagen e iluminación; si un cliente especifica un grado, el proceso láser debe desarrollarse conforme a ese método de verificación en lugar de evaluarse solo a ojo.
Cómo la interacción material-láser determina la primera ruta de láser
La razón por la que diferentes fuentes láser se comportan de manera distinta no es el gabinete de la máquina. Es la interacción entre la longitud de onda, el comportamiento del pulso y la superficie del material.
El marcado industrial suele comenzar con fuentes de fibra de infrarrojo cercano alrededor de 1,06 µm, sistemas UV alrededor de 355 nm y sistemas de CO2 en el infrarrojo de onda larga. Las fuentes de marcado por CO2 suelen ser de 10,6 µm, pero también se utilizan variantes industriales como 9,3, 9,6 y 10,2 µm cuando la absorción del material favorece una longitud de onda diferente, como se muestra en La cartera de láseres de CO2 de Coherent. El principio de selección es el mismo: la longitud de onda emitida y el comportamiento del pulso deben crear el cambio físico o químico requerido sin daño colateral inaceptable.
La comparación de fibra / UV / CO2 de KEYENCE también enfatiza que la longitud de onda cambia la respuesta del material y que ningún tipo de láser es universal. Trate las tablas de materiales como un punto de partida, no como un sustituto de las pruebas—el acabado superficial, los pigmentos, los aditivos, los recubrimientos y la marca requerida pueden cambiar el resultado.
Fibra: no simplemente “el láser de metal”
La fibra sigue siendo un firme primer candidato para muchas aplicaciones industriales de metales porque las fuentes pulsadas de 1064 nm pueden crear ventanas de proceso térmicas y ablativas útiles en una amplia gama de combinaciones de metal/superficie. Pero «metal = fibra» sigue siendo demasiado simplista. Los metales altamente reflectantes, como el cobre, el oro y la plata, merecen una evaluación más cuidadosa de la longitud de onda y del proceso, mientras que el aluminio desnudo, el aluminio anodizado, el acero inoxidable, las piezas con recubrimiento metálico y el metal pintado pueden depender de mecanismos muy diferentes, como oxidación, ablación, eliminación de recubrimiento o eliminación de material.
Dentro de la fibra, la arquitectura de la fuente también importa. MOPA es una arquitectura de fuente de fibra, no una cuarta categoría de láser de nivel superior. La documentación MOPA de JPT muestra el ajuste independiente del ancho de pulso y la frecuencia de repetición dentro del rango de operación de la fuente, lo que brinda al ingeniero de procesos otro grado de libertad más allá de la potencia media.
UV: el «marcado en frío» no debe interpretarse como ausencia de calor
Los sistemas UV a menudo se eligen para detalles finos y materiales sensibles al calor porque la longitud de onda corta es fuertemente absorbida por muchos materiales y puede reducir la cantidad de aporte térmico global necesaria para crear una marca. En el marketing industrial, a esto se le suele llamar «marcado en frío», pero la interpretación desde la ingeniería debería ser una menor influencia térmica en la ventana de proceso adecuada, no «no se genera calor».
CO2: la absorción en materiales orgánicos y no metálicos es la clave
Los sistemas de CO2 se utilizan ampliamente para papel, madera, cuero, caucho, muchos materiales de embalaje y polímeros seleccionados porque estos materiales pueden absorber eficazmente la radiación infrarroja de onda larga. No se debe tratar “CO2” como una única longitud de onda fija: 10,6 µm es común, aunque también hay fuentes industriales disponibles en longitudes de onda como 9,3, 9,6 y 10,2 µm para aplicaciones en las que la absorción cambia según el material o la estructura de la película. El nombre del material por sí solo sigue siendo insuficiente: los plásticos transparentes, las películas recubiertas y los polímeros con carga pueden comportarse de forma diferente a materiales aparentemente similares.
Cuándo el verde de 532 nm tiene cabida en el análisis de cribado
La fibra, el UV y el CO2 cubren una gran parte del trabajo de marcado industrial convencional, pero no son una lista exhaustiva. Los sistemas láser verdes de 532 nm pueden proporcionar una mayor absorción que la fibra de 1064 nm en cobre, oro y plata y también se utilizan para determinados materiales blancos o transparentes. Por lo tanto, el verde debe entrar en el análisis de pruebas con muestras cuando una superficie reflectante o sensible a la precisión no ofrece suficiente margen de proceso con la ruta habitual de fibra o UV. Es una ruta a evaluar, no un sustituto universal de la fibra.
Por qué el mismo material puede requerir diferentes configuraciones de láser
Este es uno de los puntos más importantes en la selección de la máquina: el láser no procesa un nombre de material; procesa una superficie bajo una condición definida de entrega de energía.
| Mismo material base | Objetivo diferente | Qué cambia en la decisión de ingeniería |
|---|---|---|
| Acero inoxidable | Aspecto negro/recocido vs. grabado profundo | La acumulación térmica, el régimen de pulsos y la estrategia de escaneo para el ennegrecimiento difieren de la eliminación repetida de material a alta energía. |
| Aluminio | Grabado de metal desnudo vs marcado de capa anodizada | Un proceso actúa sobre el sustrato; el otro puede principalmente eliminar o modificar una capa superficial. |
| Plástico | Cambio de color vs ablación | La formulación de la resina, el paquete de pigmentos/aditivos y la sensibilidad al calor pueden dominar la elección de la longitud de onda. |
| Metal pintado / recubierto | Exponer el sustrato vs marcar el recubrimiento sin penetrarlo | La ventana de proceso aceptable está definida por la selectividad entre el recubrimiento y el sustrato. |
Cuando un resultado de muestra cambia drásticamente después de cambiar el color, el lote de recubrimiento o el proveedor, no asuma inmediatamente que el láser es inestable. La primera pregunta de diagnóstico es si cambió la respuesta óptica/térmica de la superficie.
La potencia es solo una parte de la entrega de energía
La potencia promedio es importante, pero es solo una variable en un proceso de marcado pulsado. Dos fuentes con la misma potencia nominal pueden entregar diferente energía de pulso, duración de pulso, rango de frecuencia de repetición y características del haz. Esas diferencias cambian cómo responde la superficie.
Potencia pico (simplificada): Ppeak ≈ Eₚ / τ
Estimación de fluencia promedio por área: Favg ≈ Eₚ / A
Fluencia pico de haz gaussiano (usando radio 1/e² w): Fpeak = 2Eₚ / (πw²) Estas relaciones son para comprender el proceso, no una receta de parámetros universal. La potencia pico real depende de la forma del pulso y del comportamiento operativo de la fuente. RP Photonics proporciona la relación potencia promedio / frecuencia de repetición para trenes de pulsos regulares, mientras que su referencia de fluencia explica por qué un perfil espacial gaussiano requiere una definición de fluencia pico en lugar de tratar simplemente el haz como un disco iluminado uniforme.
Consideremos un ejemplo simplificado. Si una fuente pulsada entrega 30 W de potencia media a 100 kHz, la energía media por pulso es de 0,3 mJ. A 300 kHz, si la fuente aún puede mantener 30 W, la energía media por pulso pasa a ser de 0,1 mJ. La máquina sigue indicando “30 W”, pero la energía entregada por pulso ha cambiado en un factor de tres.
La duración del pulso, entonces, cambia la intensidad instantánea. Con la misma energía por pulso, un pulso más corto produce una potencia de pico idealizada mayor que un pulso más largo. Por eso el ancho de pulso y la frecuencia de repetición pueden alterar la ablación, la oxidación, la fusión y la acumulación de calor incluso cuando la etiqueta de potencia media no cambia.
Por qué MOPA puede importar sin ser “mejor” en todos los casos
Muchas fuentes de marcado Q-switched convencionales ofrecen mucho menos control independiente del ancho de pulso. Una fuente MOPA puede proporcionar un espacio de parámetros de pulso ajustables más amplio, lo que puede ser valioso para aplicaciones en las que la ventana de proceso es sensible al aporte de calor o a la respuesta superficial. Eso no hace que MOPA sea automáticamente superior para todos los trabajos; si una fuente de fibra Q-switched convencional ya proporciona un proceso estable y rápido, la flexibilidad añadida puede no justificar el costo añadido.
Regla de compra: compare la especificación de la fuente relevante para el proceso, no solo “20 W / 30 W / 50 W”. Pregunte qué tipo de fuente se cotiza, qué rango de pulsos está disponible, qué lente/campo se utiliza y qué ciclo se logró en la muestra real.
Campo de marcado, lente y enfoque: el compromiso óptico que los compradores suelen pasar por alto
Los compradores a menudo tratan 110 × 110 mm, 175 × 175 mm o 300 × 300 mm como si fueran solo opciones de tamaño de mesa. Son elecciones ópticas.
Una lente F-Theta enfoca el haz escaneado en un plano de trabajo plano y asigna el ángulo de escaneo a la posición a lo largo del campo. La guía de lentes de escaneo de SCANLAB señala que la distancia focal de la lente se selecciona en función de la longitud de onda, el tamaño del punto, el tamaño del campo de imagen y la distancia de trabajo; las distancias focales cortas favorecen distancias de trabajo compactas, mientras que las distancias focales más largas permiten campos de imagen más grandes.
En igualdad de condiciones, una distancia focal más larga tiende a aumentar el tamaño del punto enfocado. Para un haz gaussiano colimado, la cintura enfocada ideal escala aproximadamente con la longitud de onda y la distancia focal, e inversamente con el radio del haz entrante. Eso significa que ampliar el campo sin cambiar el resto del sistema óptico puede reducir la densidad de energía y la capacidad de detalles finos.
Por eso un campo de 300 × 300 mm no es automáticamente una mejora respecto de 110 × 110 mm. Puede ser exactamente lo adecuado para un gráfico grande, pero innecesario para un Data Matrix de 5 mm que necesita módulos finos y una fuerte densidad de energía local.
Pida la marca real más grande, no simplemente la pieza de trabajo más grande. Un componente de 600 mm de largo puede necesitar solo un campo de marcado de 40 × 20 mm si la marca está localizada y el dispositivo de fijación puede posicionarlo correctamente.
La tolerancia de enfoque importa en la producción real
Una muestra puede verse perfecta cuando un operador enfoca manualmente una pieza. La producción es más difícil: la altura de las piezas varía, los dispositivos de fijación se desgastan, la planitud de la chapa cambia y los operadores cargan las piezas de manera diferente. Si el proceso solo funciona en una posición Z estrecha, la máquina puede ser ópticamente capaz pero operativamente frágil.
La geometría de la pieza cambia la máquina antes de que cambie el láser.
Una vez que se comprenden la ruta del láser y el requisito óptico, se puede seleccionar la máquina física. La estructura de la máquina debe tratarse como una consecuencia de la carga, el espacio libre, la repetibilidad de posicionamiento, la extracción y la seguridad, no como una elección de estilo.
| Pieza de trabajo / flujo de trabajo | Probable pregunta sobre la estructura | Consideración de ingeniería |
|---|---|---|
| Piezas pequeñas, carga manual repetible | Puesto de trabajo de escritorio / mesa / dividido | Repetibilidad del dispositivo de sujeción, recorrido en Z, acceso del operador. |
| Producción de acceso abierto, pero se necesita mejor contención | Estructura cerrada o semicerrada | Ergonomía de carga, enclavamientos, extracción y clasificación final de seguridad. |
| Pieza de trabajo grande/pesada que no se puede mover fácilmente | Estructura portátil / de mano / personalizada para piezas de trabajo grandes | Referencia de enfoque, estabilidad del cabezal, posicionamiento y zona segura de operación. |
| El producto se mueve continuamente | Configuración en línea / volante | Temporización del disparo, sincronización del codificador, velocidad de línea y gestión de datos. |
Un recinto es útil para la contención y la separación del operador, pero la apariencia del recinto por sí sola no establece la clase de láser final. IEC 60825-1:2014 aplica la clasificación y los requisitos al producto láser completo; los componentes utilizados dentro de un sistema final no definen por sí mismos la clasificación de esa máquina final.
CCD, 3D, rotativo y en vuelo son soluciones a problemas diferentes.
Las funciones adicionales deben seleccionarse diagnosticando el error o el movimiento que impide que funcione un proceso 2D estacionario normal.
| Problema observado | Primera solución a evaluar | Lo que no resuelve automáticamente |
|---|---|---|
| La pieza se desplaza en X/Y o gira en el dispositivo de sujeción | Posicionamiento por CCD / visión | Variación de altura, error de enfoque o compensación de superficie curva. |
| La marca debe envolver un cilindro | Eje rotativo | Diámetro variable, desviación axial o curvatura de forma libre compleja. |
| La superficie tiene una variación significativa en Z | Enfoque dinámico / 3D | Todos los problemas de acceso mecánico y de normal a la superficie. |
| La pieza sigue moviéndose durante el marcado | Marcado en movimiento con estrategia de disparador/codificador | Posicionamiento deficiente aguas arriba, velocidad de línea inestable o temporización de datos inadecuada. |
Antes de agregar una opción, identifique la fuente de error: posición X/Y/θ, altura Z, geometría de rotación, movimiento de línea o repetibilidad de carga. Seleccionar la característica incorrecta puede agregar costo sin eliminar la verdadera variación del proceso.
Si la terminología del proveedor está haciendo que la lista de preseleccionados sea más difícil de comparar, use la Guía de tipos de máquinas de marcado láser para separar la fuente láser, la estructura de la máquina y la configuración de producción antes de comparar sistemas completos.
Una buena muestra todavía no es un buen proceso de producción
Las pruebas con muestras a menudo se realizan en condiciones controladas: una pieza cuidadosamente enfocada, un dispositivo de fijación estable, una carga constante y tiempo suficiente para ajustar el proceso. La producción introduce variación adicional.
Un ciclo de producción completo puede incluir carga, localización, corrección de enfoque o altura, transferencia de datos, disparo, marcado, verificación de código, descarga e indexación de la cinta transportadora. La velocidad de escaneo del galvo es solo una parte de ese ciclo.
| Éxito en la sala de muestras | Pregunta de producción que aún permanece |
|---|---|
| Una marca se ve perfecta | ¿Se repite en piezas consecutivas y con la variación normal de posicionamiento? |
| Tiempo de marcado rápido solo con láser | ¿Cuál es el ciclo completo de la máquina, incluida la manipulación y los datos? |
| Buen resultado en una posición de enfoque | ¿Cuánta variación de Z puede tolerar el proceso? |
| Código 2D legible | ¿Cumple con el método de verificación/calificación definido por el cliente? |
| Sin problema visible de humo durante una muestra | ¿Qué ocurre con la óptica, el cerramiento y la calidad del aire durante la producción sostenida? |
Para la integración en línea, también se deben definir la E/S, la comunicación con el PLC, la fuente de disparo, los requisitos del encoder, la fuente de datos, la lógica de serialización y el comportamiento de rechazo/verificación antes de finalizar la máquina. “En línea” no significa automáticamente “en movimiento”, y “automático” no define cómo se sincronizan los datos y el movimiento.
En Zhuorui Laser, una marca exitosa no se considera aceptación de la máquina completa. Después de confirmar la configuración instalada, se verifica la salida del láser, se pone en servicio la máquina y se verifican las funciones instaladas; el sistema terminado pasa por una prueba de estabilidad adecuada a su complejidad antes de las pruebas con muestras del cliente, las comprobaciones finales y la liberación.
Las rutas actuales de prueba de estabilidad son 24 horas para máquinas estándar, 48 horas para máquinas con funciones adicionales como visión o movimiento, y 72 horas para sistemas de tipo proyecto más complejos. La ruta más larga refleja variables de integración adicionales; no es un grado de calidad de la máquina. Consulte el Control de calidad, puesta en marcha y pruebas proceso para la secuencia completa de liberación.
Si el rendimiento, el tiempo de manipulación o el ciclo de producción completo es la principal restricción de selección, consulte Mejor máquina de marcado láser para producción para conocer el marco de decisión más profundo del lado de la producción.
Cómo validan los ingenieros una muestra de marcado láser
El propósito de las pruebas de muestras no es hacer una sola foto atractiva. Es encontrar una ventana de proceso que siga funcionando cuando se introduce una variación de producción realista.
1. Use la pila de materiales real
Haga coincidir lo más posible el grado/formulación, el recubrimiento, el acabado, el color y la geometría. Una muestra “similar” puede ser engañosa cuando el proceso depende del pigmento, el óxido, el enchapado o la absorción del recubrimiento.
2. Defina criterios de aceptación medibles
Según la aplicación, esto puede incluir contraste, profundidad, legibilidad dimensional, calidad de bordes, daño superficial, grado del código, tiempo de ciclo y repetibilidad.
3. Busque margen, no un ajuste al filo de la navaja
Si la marca solo funciona con un enfoque exacto o una combinación exacta de parámetros, el proceso es frágil. Un resultado de ingeniería más sólido es una ventana de parámetros utilizables donde pequeños cambios en las condiciones normales de producción no destruyan de inmediato la marca.
4. Pruebe la configuración de producción
Use la lente/campo previstos, el dispositivo de sujeción, la estrategia de movimiento y un contenido de marcado realista. Una muestra hecha con un campo más pequeño o un ciclo más lento puede no representar la máquina final.

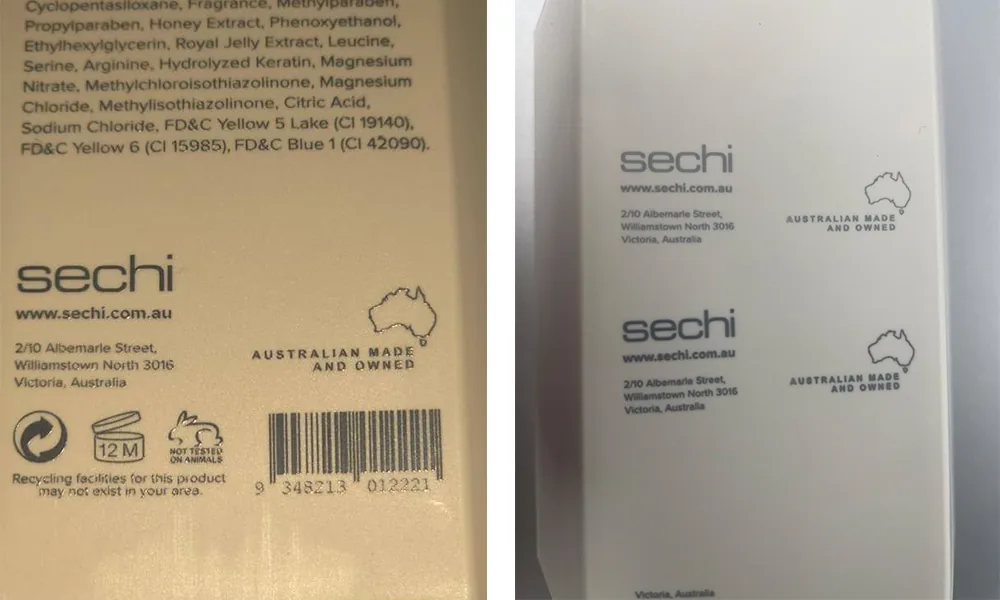

Validación con muestra real: Marcado UV de 5 W en ABS
Un cliente proporcionó una muestra de ABS impresa existente como referencia visual y nos pidió evaluar el marcado láser como alternativa. Probamos ABS utilizando una Máquina de marcado láser UV de 5 W y comparamos el logotipo y el texto de identificación resultantes con la apariencia impresa anterior del cliente. El cliente quedó satisfecho con el resultado visual. Esta prueba respalda la ruta UV de 5 W para este material ABS y condición de superficie probados; otras formulaciones, colores y acabados de ABS aún deben validarse en la pieza real.
| Elemento de prueba | Registro real del proyecto |
|---|---|
| Material | ABS |
| Proceso de marcado existente | Impresión |
| Objetivo | Logotipo y texto de identificación con una apariencia visual clara |
| Probado con láser | Máquina de marcado láser UV de 5 W |
| Base de evaluación | Comparación con la apariencia impresa existente del cliente |
| Resultado observado | Marcado claro y visible en la superficie de ABS probada |
| Comentarios del cliente | El cliente quedó satisfecho con la apariencia de la muestra |
| Límite de transferencia | Otras formulaciones, colores y acabados superficiales de ABS deben probarse con muestras por separado |
Lo que una prueba fallida de marcado láser puede decirle
Una muestra fallida es útil solo si la falla se trata como evidencia de diagnóstico. La primera respuesta no debería ser “aumentar más la potencia”. Separe la probable fuente del error —material/superficie, enfoque y geometría, parámetros de pulso/escaneo, óptica, posicionamiento, contaminación o temporización de producción—, luego cambie una clase de variables a la vez.
| Síntoma observado | Primeras variables a investigar | Cómo distinguir la causa |
|---|---|---|
| La marca es oscura, pero los bordes están fundidos, amarronados o con tinte térmico | Acumulación de calor, velocidad de escaneo, frecuencia de repetición, ancho de pulso, espaciado de tramado y pasadas repetidas | Reduzca la acumulación térmica mientras mantiene la geometría y el material constantes; compare la calidad de los bordes y el contraste en lugar de solo el resultado más oscuro. |
| Los caracteres finos o los módulos de código pierden definición | Enfoque, condición del spot, elección de campo/lente, energía de pulso y eliminación excesiva de material | Verifique la característica más pequeña en el campo y la distancia de trabajo previstos; compare una prueba reenfocada antes de cambiar la potencia de la fuente. |
| Una muestra es buena, pero las piezas repetidas varían | Altura de la pieza, repetibilidad del dispositivo de sujeción, variación entre lotes de la superficie, contaminación y posición de carga | Registre la posición Z y la identidad de la pieza/superficie en piezas consecutivas para ver si la deriva sigue a la pieza de trabajo o al ajuste de la máquina. |
| El Data Matrix parece legible, pero la verificación es inestable | Geometría del módulo, distribución de contraste, reflectividad de la superficie, posicionamiento y método del verificador/iluminación | Utilice el método de verificación DPM definido y compare las calificaciones entre piezas repetidas en lugar de depender de la legibilidad visual. |
| El resultado cambia tras un cambio de recubrimiento, color o lote de proveedor | Absorción superficial, combinación de pigmentos/aditivos, espesor o acabado del recubrimiento | Vuelva a probar la superficie antigua y la nueva en las mismas condiciones ópticas y de proceso antes de diagnosticar inestabilidad del láser. |
| Las marcas de campo amplio difieren del centro al borde | Plano de la pieza, planitud de enfoque/campo, alineación óptica y demanda de lente/campo | Mapee el resultado en todo el campo sobre una referencia plana controlada antes de cambiar la potencia de forma global. |
Comience con lo que cambió de manera más económica y medible: superficie real → enfoque/geometría → posicionamiento → parámetros del proceso → capacidad de óptica/fuente → momento de producción. Esto evita resolver un problema de material o de sujeción comprando un láser más caro.
Qué debería capturar un registro de prueba útil
- Material real / grado / recubrimiento / color
- Modelo de fuente láser o tipo de fuente
- Lente y campo de marcado
- Potencia, frecuencia, ancho de pulso cuando sea ajustable, velocidad de escaneo y estrategia de tramado/pasadas
- Condición de enfoque / distancia de trabajo
- Contenido de marcado y tamaño real
- Resultado observado y método de aceptación
- Tiempo exclusivo de láser y supuestos del ciclo completo mantenidos por separado
Cómo comparar correctamente dos cotizaciones de máquinas de marcado láser
Una cotización debe compararse como una configuración de proceso, no como una lista de sustantivos de marketing. “Fibra de 30 W + galvo + lente” no es suficiente para establecer equivalencia.
| Comparar | Solicite | Por qué es importante |
|---|---|---|
| Fuente láser | Tecnología, modelo/tipo de fuente, potencia nominal, rango de pulsos cuando sea relevante | Define la ventana disponible de entrega de energía. |
| Óptica | Lente / tamaño de campo / distancia de trabajo prevista | Cambia las condiciones del punto, el espacio libre y el campo utilizable. |
| Escáner / control | Modelo o clase de galvo, ámbito del controlador/software | Afecta la calidad del movimiento, las funciones y la integración. |
| Mecánica de la máquina | Recorrido en Z, mesa/espacio libre, utillaje, cerramiento, ejes de movimiento | Determina si la pieza real se puede cargar y sujetar de forma repetible. |
| Integración en producción | E/S, PLC/codificador/disparador, serialización, visión o verificación | Convierte una máquina de marcado en un proceso de producción utilizable. |
| Base de aceptación | Resultado real de la muestra, configuración utilizada y supuestos del ciclo | Evita comparar una configuración probada con una cotización más barata pero técnicamente diferente. |
| Propiedad del software / de los datos | Alcance de la licencia o activación, versión del software, interfaces de archivos/datos, método de copia de seguridad/exportación y política de actualización/soporte | Una máquina puede marcar correctamente pero aún así generar riesgo en producción si el acceso a los datos, el licenciamiento o la recuperación no están claros. |
| Mantenibilidad / repuestos | Cobertura de garantía, ruta de reemplazo de fuente/galvo/controlador, repuestos recomendados, documentación y alcance del soporte remoto/en sitio | Resultados equivalentes en muestras no garantizan un riesgo de tiempo de inactividad equivalente ni un costo de propiedad durante la vida útil equivalente. |
| Alcance de entrega | Dispositivo de fijación, extracción, carcasa, cables, accesorios, puesta en marcha, capacitación, documentos de aceptación y exclusiones | Evita que un precio inicial bajo oculte los elementos necesarios para reproducir el proceso aprobado. |
Una cotización más económica puede ser genuinamente más rentable—o puede omitir la lente, el dispositivo de sujeción, el sistema de extracción, la cabina, la integración, la flexibilidad de la fuente, los derechos de software, la ruta de repuestos o el alcance de la puesta en marcha necesarios para reproducir y mantener el proceso probado. Compare el alcance de lo entregado y del soporte antes de comparar el precio.
Un flujo de trabajo práctico para la selección basada en ingeniería
Una vez que la ingeniería subyacente está clara, la selección de la máquina puede reducirse a un flujo de trabajo repetible:
- Defina la marca: apariencia, profundidad, código/legibilidad, durabilidad y requisito de ciclo.
- Defina la superficie real: material base, grado/formulación, recubrimiento, color y acabado.
- Seleccione la ruta de longitud de onda: Fibra, UV o CO2 para la criba inicial común, con verde de 532 nm añadido cuando lo justifiquen materiales reflectantes o sensibles a la precisión.
- Defina la demanda óptica: tamaño real de la marca, característica más pequeña, campo, distancia de trabajo y variación de enfoque.
- Definir geometría/movimiento: plano, cilíndrico, curvo, Z variable, estacionario o en movimiento.
- Agregue solo la función que resuelve el problema diagnosticado: fixture, rotativo, CCD, enfoque dinámico, movimiento al vuelo o personalizado.
- Verifique el sistema de producción: carga, extracción, seguridad, E/S, datos, verificación y ciclo completo.
- Ejecute la validación con piezas reales: Registre la configuración y busque una ventana de proceso estable.
- Compare las cotizaciones sobre la configuración probada: no solo en el vataje.
Información para enviar con una solicitud de cotización (RFQ)
- Material, grado/formulación, recubrimiento y color
- Plano/foto de la pieza y dimensiones
- Área de marcado real y característica más pequeña
- Contenido del marcado y resultado objetivo
- Estándar de código/calidad requerido, si corresponde
- Geometría de la pieza y variación de posicionamiento
- Método de carga manual / por lotes / por transportador / automatizado
- Tiempo de ciclo completo objetivo
- Señales de integración requeridas / fuente de datos
- Restricciones de seguridad y extracción
- Muestras reales para pruebas cuando el resultado sea crítico
Para explorar en detalle la familia de productos, utilice el Máquinas de marcado láser hub. Si ya conoce la vía láser, consulte Fibra, UV, o máquinas de marcado láser CO2. Si tiene la pieza real y el requisito de aceptación, envíe esos detalles con una solicitud de cotización para que la configuración se pueda evaluar frente a la aplicación en lugar de seleccionarse únicamente por la potencia.
Preguntas frecuentes
¿Puede una sola máquina de marcado láser manejar tanto metales como no metales?
A veces una sola fuente puede cubrir una combinación útil de materiales, pero no existe una respuesta universal de una sola fuente. Un sistema de fibra de 1064 nm puede cubrir muchas tareas con metales y plásticos seleccionados, mientras que el CO2 es mucho más adecuado para muchos materiales orgánicos y el UV puede ser preferible para trabajos sensibles al calor o de detalles finos. Si un proyecto realmente necesita familias de longitudes de onda muy diferentes, evalúe si las máquinas separadas o un sistema multifuente son más prácticos que forzar a un solo láser a hacer todos los trabajos.
Fuentes y referencias técnicas
- KEYENCE — Fibra vs. CO2 vs. UV: ¿Qué máquina de marcado láser debería elegir? Comparación aplicada de longitud de onda/material.
- KEYENCE — Marcado láser verde Discusión sobre el límite de aplicación de 532 nm y la absorción de materiales reflectantes.
- JPT — Láser de fibra MOPA M7 Documentación oficial sobre capacidad de ancho de pulso y frecuencia de repetición.
- RP Photonics — Energía de pulso Relación entre potencia media, frecuencia de repetición y energía de pulso.
- RP Photonics — Fluencia Definición de energía por unidad de área y fluencia pico de haz gaussiano.
- SCANLAB — Lentes de escaneo Consideraciones sobre lente F-Theta, campo de imagen, tamaño de punto y distancia de trabajo.
- Coherent — Láseres de CO2 Opciones industriales de longitud de onda de CO2, que incluyen 9,3; 9,6; 10,2 y 10,6 µm.
- IEC 60825-1:2014 Seguridad de los productos láser — clasificación y requisitos de los equipos.
- ISO/IEC 29158:2025 Especificación de prueba de calidad de símbolos de código de barras para marcado directo de piezas.
- SCANLAB — varioSCAN II Principio de enfoque dinámico / eje Z para el procesamiento láser en 3D.
